آی‌سی TLE6282G یک درایور نیم‌پل دوگانه (Dual Half-Bridge Driver) است که به‌طور خاص برای راه‌اندازی موتورهای جریان مستقیم (DC) با توان بالا و کنترل دریچه گاز الکترونیکی در خودروها طراحی شده است.
محصولات مرتبط
- سازگار با MOSFETهای کانال N با امپدانس کم
- ورودی‌های مستقل برای هر MOSFET، مناسب برای کنترل دقیق
- پشتیبانی از فرکانس PWM تا 50 کیلوهرتز
- امکان عملکرد در محدوده ولتاژی 7.5 تا 60 ولت
- حفاظت‌های پیشرفته از جمله:
- حفاظت در برابر کوتاه‌شدن مدار برای هر MOSFET
- محافظت در برابر ولتاژ معکوس
- شناسایی خطای 1 بیتی و خاموشی در حالت کمبود ولتاژ (Undervoltage Shutdown)
- دیودهای راه‌اندازی داخلی برای بهبود عملکرد درایور
- دارای مدیریت زمان مرده (Dead Time) قابل تنظیم برای جلوگیری از اتصال کوتاه لحظه‌ای در کلیدزنی
کاربردها:
- دریچه گاز الکترونیکی خودرو (Electronic Throttle Control)
- درایو موتورهای DC توان بالا در خودروها
- راه‌اندازی انژکتورهای سوخت و سیستم‌های ولو (Valve Drive)
- موتورهای تک‌فاز و چهار فاز یونیپلور (Unipolar 4-Phase Motor)
مزایای استفاده در دریچه گاز الکترونیکی:
دریچه گاز برقی در مقایسه با مدل‌های مکانیکی (سیمی)، کنترل دقیق‌تری بر میزان هوای ورودی موتور فراهم می‌کند که باعث بهبود مصرف سوخت، کاهش آلایندگی و افزایش پاسخ‌گویی موتور می‌شود. آی‌سی TLE6282G با کنترل مناسب جریان و تأمین ولتاژ مورد نیاز استپ موتور، امکان عملکرد بهینه دریچه گاز را فراهم می‌کند.

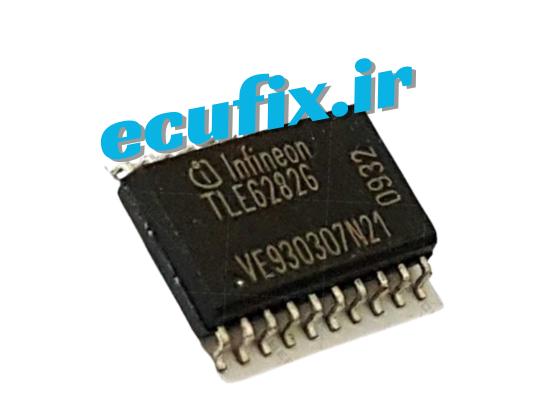

این تراشه با بسته‌بندی P-DSO 20 پین توسط شرکت Infineon طراحی و تولید شده است.
