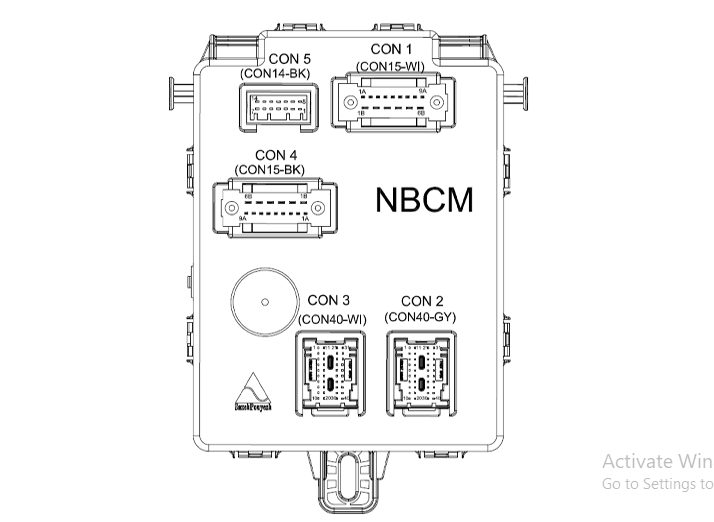

ماژول NBCM (New Body Control Module) یکی از نودهای الکترونیکی اصلی در خودرو است که وظیفه کنترل و مدیریت بخش‌های مختلف سیستم الکتریکی خودرو را بر عهده دارد. این ماژول نقش کلیدی در ارتباط بین سنسورها، سوئیچ‌ها و عملگرهای مختلف دارد و از طریق شبکه‌های ارتباطی مانند CAN و LIN با سایر نودهای خودرو تبادل داده می‌کند.
ورودی‌های این ماژول شامل سیگنال‌هایی از سنسورها و کلیدهای مختلف خودرو است که به پردازنده ماژول ارسال شده و پردازش می‌شوند. برخی از مهم‌ترین ورودی‌های NBCM عبارتند از:
1. سنسورها و سوئیچ‌ها
- سنسور دنده عقب (Reverse Sensor): دریافت سیگنال از حسگرهای دنده عقب برای فعال‌سازی چراغ عقب و هشدار پارک.
- سنسور دمای محیط (Ambient Temperature Sensor): اندازه‌گیری دمای بیرونی و ارسال اطلاعات به نمایشگر خودرو.
- سنسور وضعیت ترمز دستی (Parking Brake Switch): تشخیص فعال یا غیرفعال بودن ترمز دستی.
- میکروسوییچ‌های درب‌ها (Door Status Switch): تشخیص باز یا بسته بودن درهای خودرو.
- سنسور سطح روغن موتور (Engine Oil Pressure Switch): کنترل فشار روغن موتور و ارسال هشدار در صورت کاهش سطح روغن.
- سنسور اواپراتور (Evaporator Sensor): اندازه‌گیری دمای اواپراتور سیستم تهویه مطبوع.
- میکروسوییچ‌های کمربند ایمنی (Seat Belt Switch): تشخیص بسته بودن کمربند ایمنی و فعال‌سازی هشدارها.
2. کلیدها و سوئیچ‌های کنترلی
- کلید باز و بسته کردن آینه‌ها (Fold/Unfold Mirror Switch).
- کلید بخاری شیشه عقب (Rear Screen Heater Switch).
- کلید راهنما و فلاشر (Hazard Switch, Indicator Switch).
- کلیدهای چراغ‌های مه‌شکن، نور پایین و نور بالا (Fog Lamp Switch, Dipped Lamp Switch, Main Lamp Switch).
خروجی‌های ماژول NBCM
خروجی‌های ماژول NBCM شامل فعال‌سازی عملگرها و ارسال سیگنال به سایر ماژول‌های خودرو است. برخی از مهم‌ترین خروجی‌ها عبارتند از:
1. سیستم روشنایی
- کنترل چراغ‌های روز (Daytime Running Lights - DRL).
- فعال‌سازی چراغ‌های راهنما (Indicator Lamps).
- کنترل چراغ سقف (Roof Lamp) و چراغ صندوق عقب (Trunk Lamp).
- مدیریت مه‌شکن جلو و عقب (Front/Rear Fog Lamps).
- روشن کردن چراغ‌های اصلی (Main Lamps) در شب.
2. سیستم قفل و امنیت خودرو
- فعال‌سازی قفل مرکزی درها (Central Lock System).
- باز و بسته کردن درب صندوق عقب (Trunk Lid Actuator).
- قفل و باز کردن درب‌ها هنگام تصادف (Crash Unlock System).
3. کنترل آینه‌ها و شیشه‌ها
- باز و بسته کردن آینه‌های جانبی (Folding Mirror Actuator).
- کنترل بخاری شیشه عقب (Rear Screen Heater).
- مدیریت عملکرد شیشه بالابرها (Window Lift Relay).
4. ارتباطات و شبکه‌های کنترلی
- مدیریت شبکه‌های ارتباطی مانند LIN و CAN برای ارتباط با ECUهای دیگر خودرو.
- ارسال اطلاعات به نمایشگر داشبورد برای نشان دادن وضعیت سیستم‌های خودرو.
عملکرد ماژول NBCM در خودرو
ماژول NBCM با پردازش اطلاعات دریافتی از سنسورها و کلیدهای مختلف، سیگنال‌های لازم را به عملگرهای مربوطه ارسال می‌کند. این ماژول از طریق شبکه CAN BUS و LIN BUS با سایر بخش‌های خودرو ارتباط دارد و دستورات کنترلی را بین اجزای مختلف خودرو هماهنگ می‌کند.
مثال‌هایی از عملکرد NBCM:
✅ زمانی که راننده دنده عقب را فعال می‌کند، ماژول NBCM سیگنال را از سنسور دنده عقب دریافت کرده و چراغ دنده عقب را روشن می‌کند.
✅ هنگام فعال‌سازی چراغ راهنما، NBCM فرمان روشن شدن چراغ‌های راهنمای چپ یا راست را صادر می‌کند.
✅ در هنگام قفل شدن درب‌ها، ماژول NBCM بررسی می‌کند که تمام درب‌ها بسته باشند و در صورت باز بودن یکی از درها، هشدار مربوطه را به راننده ارسال می‌کند.
نتیجه‌گیری
ماژول NBCM یکی از اجزای کلیدی در سیستم الکتریکی خودرو است که وظایف متعددی را بر عهده دارد. این ماژول با دریافت ورودی‌ها از سنسورها و کلیدهای مختلف، دستورات لازم را برای خروجی‌های متنوع مانند چراغ‌ها، قفل‌ها، آینه‌ها و سایر سیستم‌های الکتریکی خودرو ارسال می‌کند. استفاده از ماژول‌های پیشرفته NBCM در خودروهای مدرن باعث بهبود عملکرد، ایمنی و راحتی رانندگان شده است.
