مالتی پلكس پژو پارس

اين سيستم از سه قطعه اصلي به شرح زير تشکيل يافته است:

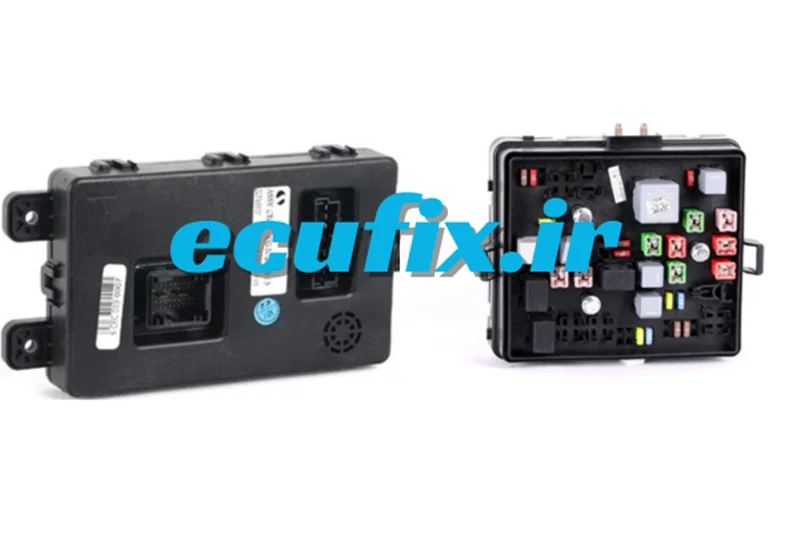

1 - يونيت CEC يا واحدالکترونيکي کنترل کابين

2- جعبه فيوز و رله داخل اتاق

IPFRB -3 جعبه فيوز و رله داخل محفظه موتور

یونیت cec:

اين قطعه بخش هوشمند سيستم را تشکيل مي دهد که باعث مي شود کليه فيوزها و رله و فانکشنهاي مرتبط با اين سيستم به کمک دستگاه عيب ياب قابل عيب يابي باشند. اين قطعه بصورت نرم افزاري چراغ سقفي ، راهنماي چپ و راست ، قفل مرکزي و برق شيشه بالابرهاي جلو و عقب ، آلارمهاي صوتي و حالت تايمري ، برف پاک کن و گرمکن شيشه عقب ، آينه ها و صندوق پران ، روشن و خاموش کردن نمايشگرهاي ABS و EBD روي جلوآمپر ، مديريت توان ، فندک و راديوپخش ، چراغ سقفي و چراغ داخل داشبورد و چراغ داخل صندوق عقب را کنترل مي کند. درضمن اين قطعه قابليت اتصال به دستگاه عيب ياب دياگ را دارد که مي توان وجود ايراد را در عملکرد تجهيزات فوق را تشخيص داد.

جعبه فيوز و رله داخل محوطه موتور (EBB):

اين قطعه هم فقط شامل رله و فيوز و مي باشد. رله هاي دور تند و کند فن موتور و کالچ کمپرسور کولر و رله دوبل و پمپ بنزين و مه شکن جلو و بوق در اين قطعه قرار دارند که درصورت خراب شدن براحتي قابل تعويض مي باشند.

جعبه فيوز و رله داخل داشبورد (IPFRB):

اين قطعه فقط شامل رله و فيوز مي باشد، رله هاي قفل مرکزي و صندوق پران ، گرمکن شيشه و فن تهويه ، برف پاک کن و برق شيشه بالابرهاي جلو و عقب و مديريت توان دراين قطعه قرار دارند که درصورت خراب شدن براحتي قابل تعويض مي باشند.

پیکربندی یونیت cec:

دراين قسمت کليه آپشنهاي خودرو را مي توان بر اساس خواسته مشتري فعال يا غيرفعال نمود، که ليست و توضيحات آنها در زير آورده شده است.

1- کليد قفل مرکزي (Unlock/Lock Master):

فعال: اگر کليد قفل مرکزي موجود روي پنل داشبورد را در خودرو فشاردهيم قفل مرکزي عمل کرده و کليه دربها قفل مي شوند يا باز مي شوند.

غيرفعال: اگر کليد قفل مرکزي موجود روي پنل داشبورد را درخودرو فشاردهيم ديگر قفل مرکزي عمل نمي کند.

2- کليد صندوق پران (Lid Trunk):

فعال: اگر کليد مخصوص باز کردن صندوق عقب را در خودرو فشاردهيم درب صندوق عقب باز مي شود.

غيرفعال: اگر کلید مخصوص باز کردن صندوق عقب را درخودرو فشاردهيم ديگر درب صندوق عقب خودرو باز نمي شود.

3- نمايشگر باز بودن درب خودرو روي جلوآمپر (Cluster on LED Open Door):

فعال: در اين حالت اگر دربي از خودرو باز باشد نمايشگر مربوطه روي جلوآمپر روشن مي شود.

غيرفعال: در اين حالت اگر دربي از خودرو باز باشد ديگر نمايشگر مربوطه روي جلوآمپر روشن نمي شود.

4- قفل شدن اتوماتيک درب ها (Lock Auto Smart):

فعال: در اين حالت اگرسرعت خودرو باالي h/km 20 شود اتوماتيک قفل مرکزي عملکرد و کليه دربها قفل مي شود و بمحض خاموش کردن خودرو بصورت اتوماتيک قفل کليه دربها باز مي شود.
