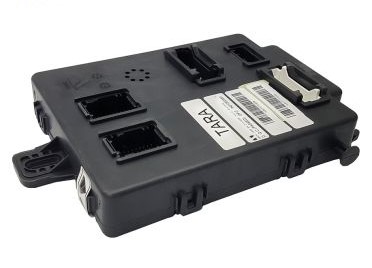

نقشه NBCM مالتی پلکس نسل جدید خودرو تارا را مشاهده می کنید:

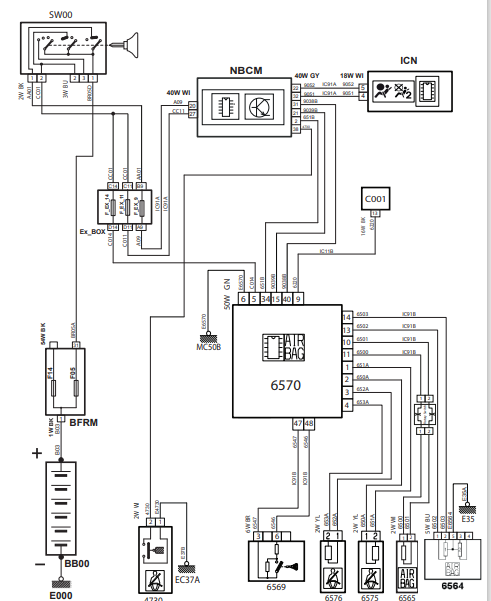

| BB00 | باتري |
| NBCM | نود مرکزی داخل اتاق |
| BFRM | جعبه فیوز داخل محفظه موتور |
| C001 | کانکتور عیب یاب |
| ICN | نود جلو امپر |
| EX‐BOX | جعبه فیوز داخل اتاق (کنار سوکت عیب یاب) |
| SW00 | سوییچ |
| 6570 | کنترل یونیت ایربگ و کمربند |
| 6564 | ماژول ایربگ راست |
| 6565 | ماژول ایربگ چپ |
| 6569 | کلید غیرفعال کننده ایربگ راست |
| 6575 | پیش کشنده کمربند چپ |
| 6576 | پیش کشنده کمربند راست |

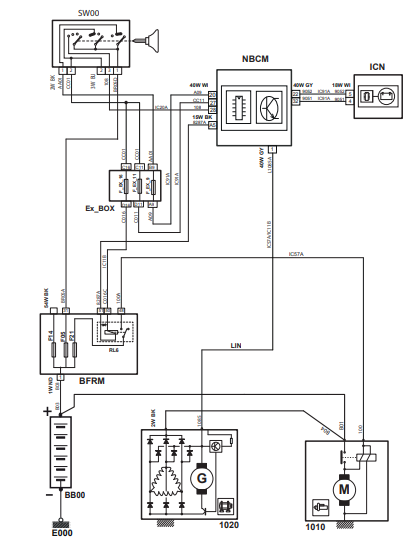

| BB00 | باتري |
| NBCM | نود مرکزی داخل اتاق |
| BFRM | جعبه فیوز داخل محفظه موتور |
| 1010 | موتور استارت |
| RL6 | رله استارت |
| ICN | نود جلو آمپر |
| EX‐BOX | جعبه فیوز داخل اتاق (کنار obd) |
| SW00 | سوییچ |
| 1020 | آلترناتور |
| BB00 | باتری |
| NBCM | نود مرکزی داخل اتاق |
| BFRM | جعبه فیوز محفظه موتور |
| EX‐BOX | جعبه فیوز داخل اتاق |
| SW00 | سوییچ |
| 3105 | چراغ صندوق عقب |
| 63C2 | کلید بازکردن درب صندوق عقب(داخل اتاق) |
| 6222 | محرک قفل درب صندوق عقب |

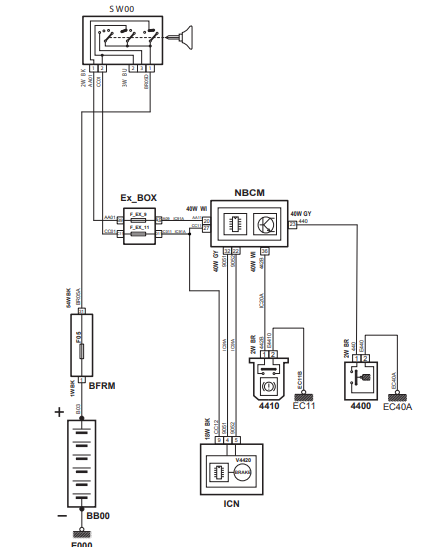

| BB00 | باتري |
| NBCM | نود مرکزی داخل اتاق |
| BFRM | جعبه فیوز داخل محفظه موتور |
| ICN | نود جلو آمپر |
| EX‐BOX | جعبه فیوز داخل اتاق (کنار سوکت عیب یاب) |
| SW00 | سوییچ |
| 4400 | میکرو سوییچ ترمز دستی |
| 4410 | میکرو سوییچ سطح روغن ترمز |
