سیستم ماکس مالتی پلکس Multiplex (MUX):
یک سیستم الکترونیکی پیشرفته خودرویی است که عملکردها و کنترل های مختلف خودرو را در یک شبکه واحد ادغام می کند. در اینجا به طور مختصر به اجزای سیستم و عملکرد آنها می پردازیم:

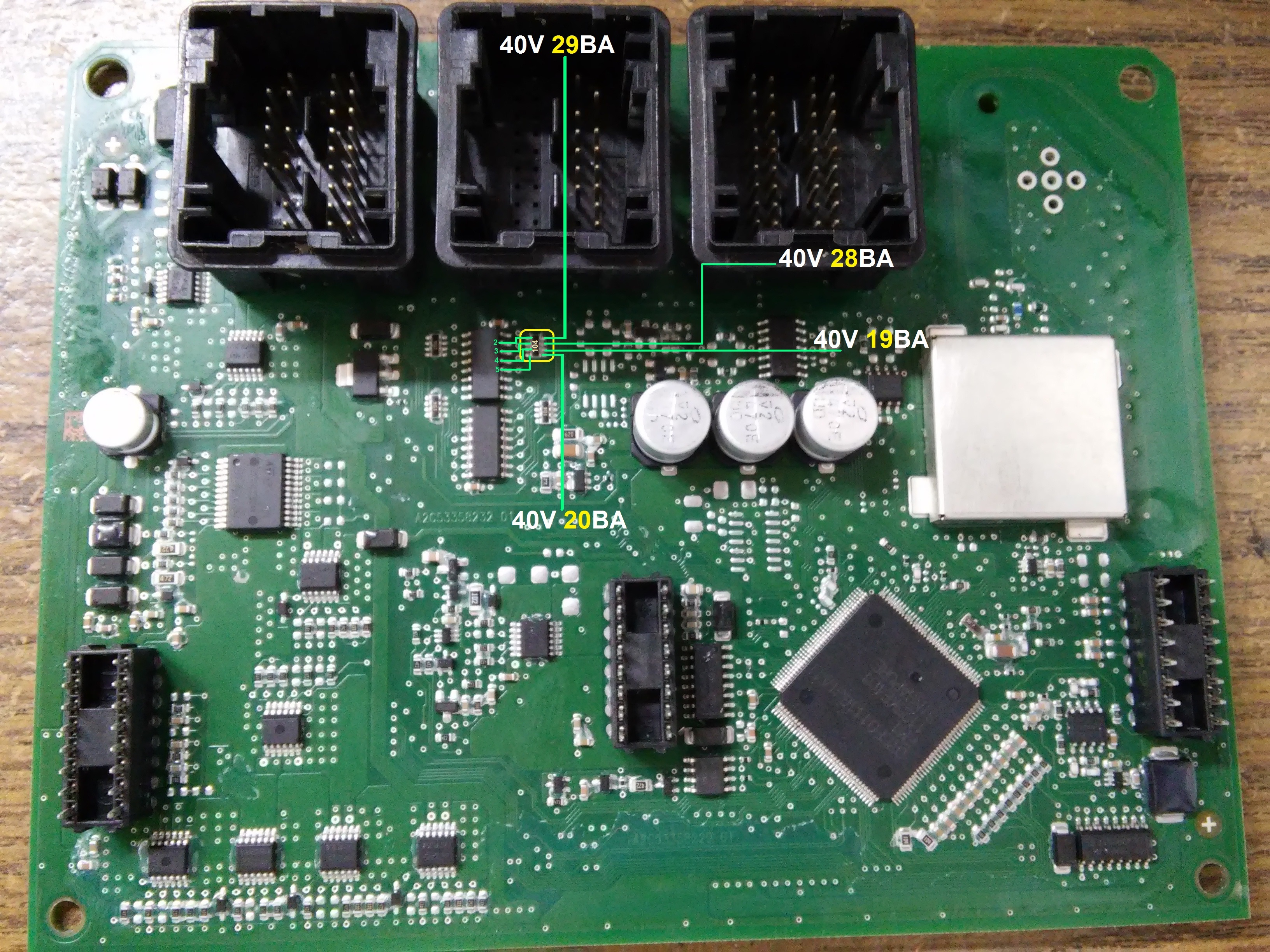

1- CCN (گره کنترل مرکزی): این واحد کنترل اصلی سیستم است که در نزدیکی پای راننده قرار دارد. عملکردهای مختلف خودرو مانند روشنایی، برف پاک کن، کنترل آب و هوا و سیستم امنیتی را کنترل و نظارت می کند.
2- FN (گره جلو): این واحد در نزدیکی جعبه فیوز خودرو قرار دارد و روشنایی جلو، برف پاک کن ها و سیستم امنیتی را کنترل می کند.
3- ICN (Instrument Cluster Node): این واحد صفحه کیلومتر می باشد که سرعت سنج، گیج سوخت و چراغ های هشدار را نمایش می دهد.
4- DDN (گره درب راننده): این واحد در درب راننده قرار دارد و شیشه ، آینه و قفل را کنترل می کند.
5- PDN (گره درب مسافر): این واحد در درب مسافر قرار دارد و شیشه و قفل را کنترل می کند.
راهنماي تعميرات پيكربندي نودهاي CCN, ICN, FN, PDN, DDN در خودروي سمند و سورن مالتي پلكس:
Node چيست؟
نود به معناي گره و به هر مدول سخت افزاري كه حـداقل شـامل يـك واسـط جهـت
اتصال به شبكه و انتقال اطلاعات مي باشد اطلاق مي گردد.
تجهيز خودروي سـمند و سـورن مـالتي پلكـس بـا موتورهـاي XU7 & EF7 بـه
شبكه بدنه با 5 نـود Node الكترونيكـي بـه نامهـاي , ICN , CCN , FN , DDN, PDN و تحت پروتكل CAN Low Speed مربوط به كلاس B مي باشد.
