تشریح عملکرد صفحه کیلومتر
1. سرعت سنج: عقربه سرعت سنج بر اساس سیگنالی که از ABS دریافت می کند، سرعت خودرو را نشان می دهد.
2. دورسنج: عقربه دورسنج با سیگنالهایی که از ECM دریافت می کند، دور موتور را نشان می دهد.
3. صفحه نمایش LCD: دارای قابلیت نمایش دما، سوخت، مسافت طی شده کلی، مسافت طی شده کوتاه و اطلاعات ضروری دیگر می باشد.

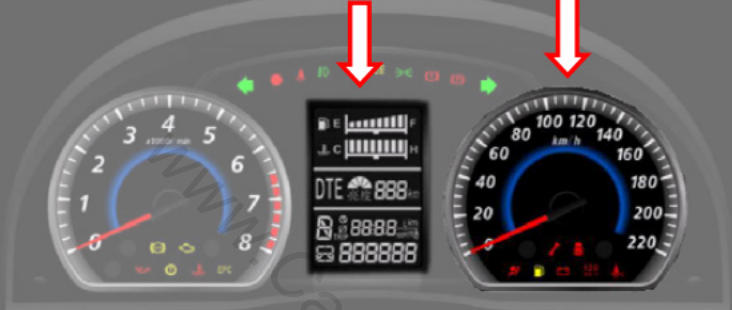

سرعت سنج و دورسنج
اصول سرعت سنج آنالوگ و دورسنج دیجیتال (نمایشگرLCD) این نوع خودرو، سرعت رانندگی و مسافت طی شده خودرو را نشان می دهد. اندازه سرعت بر اساس داده هایی است که از ABS به سیگنال سرعت منتقل می شود و مسافت طی شده به صفحه نمایشگر LCD انتقال می یابد. وقتی که سرعت سنج غیرفعال است، عقربه در نقطه شروع قرار می گیرد. ABS سرعت ر ا از طریق سنسور سرعت چرخ اندازه می گیرد و سیگنال سرعت را بوسیله سیستم CAN به کیلومترشمار ارسال می کند و مقدار مسافت طی شده را در LCD چند منظوره خودرو نشان می دهد.

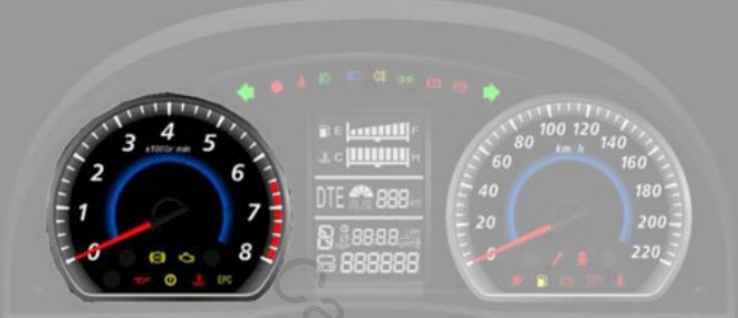

دور موتور
دورسنج موتور، سرعت دور موتور خودرو را نشان می دهد. وقتی موتور روشن می شود، سنسور سرعت دور موتور سیگنال سرعت دور موتور را به ECU می فرستد و ECU سیگنال سرعت دور موتور را توسط واحد CAN به صفحه کیلومترشمار موتور می فرستد و سپس عقربه دورسنج در صفحه کیلومترشمار بر اساس سیگنالهای دریافتی مقدار دور موتور را نشان می دهد.
سنسور دمای مایع خنک کن
دستورالعمل سنسور دمای مایع خنک کن:
صفحه نمایشگر LCD( نزدیک به C )---ناحیه دارای دمای پایین
موتور در این محدوده به طور موقت تا هنگام گرم شدن موتور کار میکند. سرعت بالا در این محدوده دمایی، عمل نمی کند. ضمنا حجم فعالیت موتور در این حالت زیاد نمی باشد. صفحه نمایشگر LCD( بین C دمای پایین و H دمای بالا- عقربه در این محدوده در حالت عادی رانندگی و دمای محیط عادی می باشد.
وقتی دمای بیرونی بالاست و حجم فعالیت موتور بالا می باشد. عقربه در این محدوده به نوسان درمی آید. تا وقتی که چراغ هشدار مایع خنک کن رادیاتور روشن نشود خودرو به طور عادی حرکت می کند. اما اگر چراغ هشدار روشن شود، جهت کنترل سیستم خنک کننده خودرو موتور باید خاموش شود.
صفحه خالی LCD (نزدیک به H دمای بالا) محدوده دارای حرارت بالا
اگر عقربه وارد این ناحیه قرمز بشود، به این معناست که موتور بسیار داغ شده است. لطفا با احتیاط موتور را خاموش کرده و پس از پایین آمدن دمای موتور خودرو را عیب یابی کنید.
گیج سوخت
گیج سوخت در صفحه نمایشگر LCD نشان داده شده است.
وقتی که شناور در مخزن سوخت نسبت به سطح عمق جا به جا می شود، پتانسیومتر متصل به میله شناور نسبت به تغییرات مقاومت، واکنش نشان می دهد. وقتی مخزن سوخت پر از سوخت می باشد، اندازه مقاومت نوار به کوچکترین اندازه ممکن تغییر حالت میدهد و صفحه نمایش LCD گیج سوخت، مقدار سوخت را پر (نزدیک به F) نشان میدهد. در مقابل وقتی سوخت در مخزن سوخت مصرف می شود ، اندازه مقاومت (نوار مقاومت) بزرگتر می شود و صفحه نمایش LCD مقدار خالی (نزدیک به E) را نشان می دهد.
چراغ هشدار فشار روغن موتور
دستورالعمل چراغ نشانگر وقتی که استارت زده می شود، چراغ نشانگر به سرعت روشن می شود و پس از روشن شدن موتور خاموش می شود. اگر چراغ نشانگر بعد از روشن شدن موتور یا پس از رسیدن دور موتور به بیش از 2000R/MIN در حین رانندگی، خاموش نشود، موتور را فورا خاموش کرده و سطح روغن موتور را کنترل کنید. اگر خیلی پایین باشد روغن موتور را به سرعت پر کنید.
چراغ هشدار باز نبودن درب
در صورت باز کردن درب خودرو یا صندوق عقب چراغ هشدار روشن می شود.
اگر چراغ هشدار روشن نشد، سوکتهای سوئیچ لامپ را قطع کنید تا ترمینال دسته سیم سوئیچ سیگنال بسته نشدن در، اتصال بدنه شود. در این صورت چراغ هشدار روشن می شود. اگر چراغ هشدار روشن نشد، چراغ یا دسته سیم را کنترل کنید.
